Ověření a seřízení importovaných přípravků pro automotive
Kontrola geometrie zakládacích přípravků po přepravě ze zahraničí a jejich seřízení podle CAD dat.
Případová studie
Když je potřeba ověřit geometrii ještě před výrobou
Zákazník si nechával vyrábět zakládací přípravky pro plastové hadičky v zahraničí. Ačkoliv na místě výroby prošly prvotním přeměřením, bylo nutné jejich geometrii nezávisle ověřit ještě po přepravě.
Bylo potřeba ověřit, zda byly přípravky vyrobeny podle dodaných CAD dat a zda během dálkové přepravy nedošlo k jejich posunutí nebo deformaci.
Cílem bylo získat jistotu, že přípravky mohou být použity ve výrobě bez nutnosti řešit případné problémy až po jejím zahájení.
Klient
Dodavatel v automotive průmyslu
Předmět
Zakládací přípravky pro plastové hadičky
Zadání
Kontrola geometrie po přepravě ze zahraničí a seřízení podle CAD dat
Výsledek
Ověření a seřízení přípravků
Výrobní situace
Co bylo potřeba ověřit
U přípravků bylo potřeba ověřit dvě zásadní věci: zda byly vyrobeny podle dodaných CAD dat a zda během dálkové přepravy nedošlo k jejich posunutí nebo deformaci.
Naměřené hodnoty bylo proto nutné porovnat s referenční geometrií a identifikovat případné odchylky, které mohly ovlivnit přesnost zakládání plastových hadiček.
Výsledkem kontroly mělo být rozhodnutí, zda jsou přípravky připraveny pro výrobu, nebo zda je před jejich nasazením potřeba provést seřízení.
Řešení MIQI
Od kontroly po závěrečné ověření

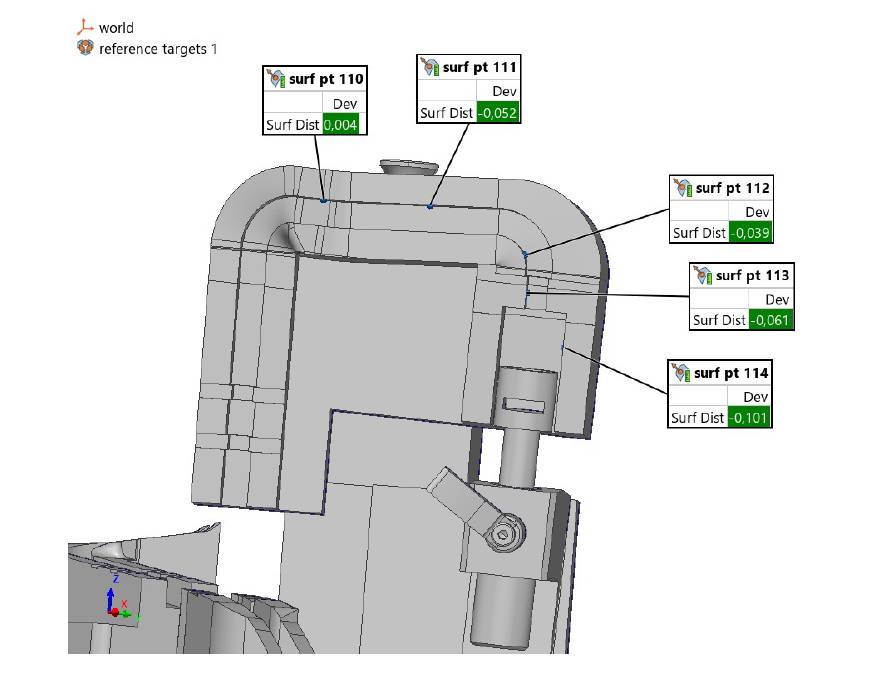

Kontrola
Naskenovali jsme přípravky, abychom získali data pro následné vyhodnocení.

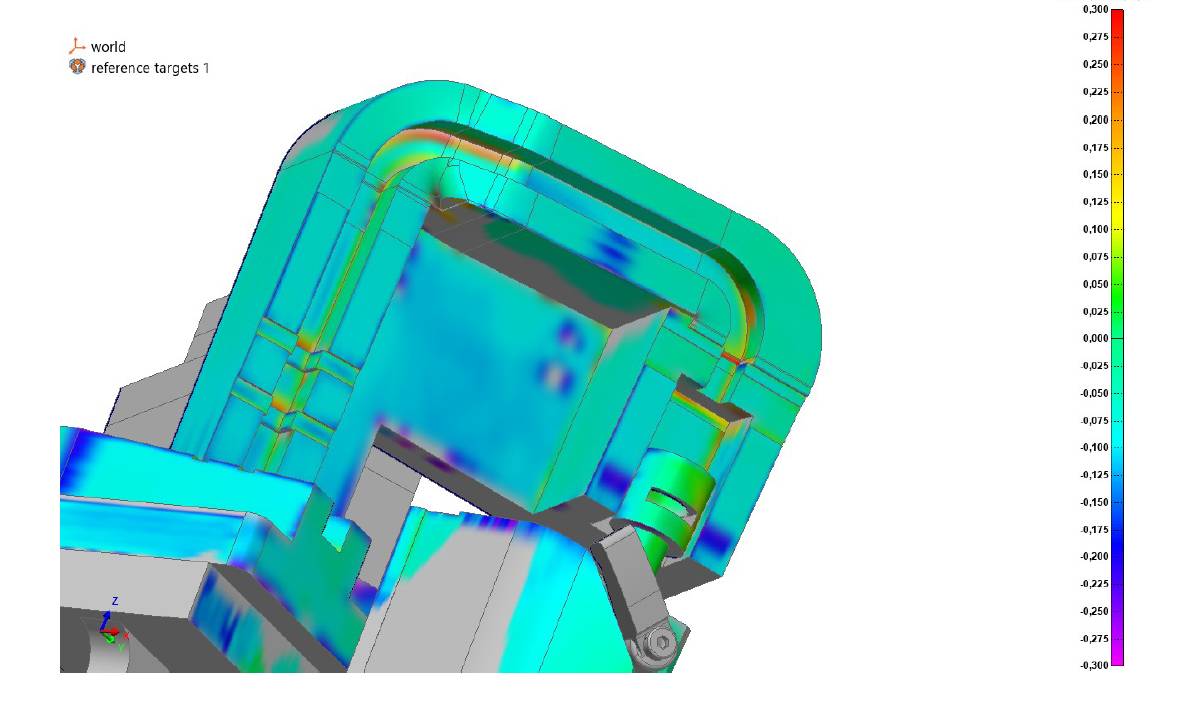

Identifikace odchylek
Porovnali jsem naměřená data s CAD a lokalizovali místa s odchylkami.

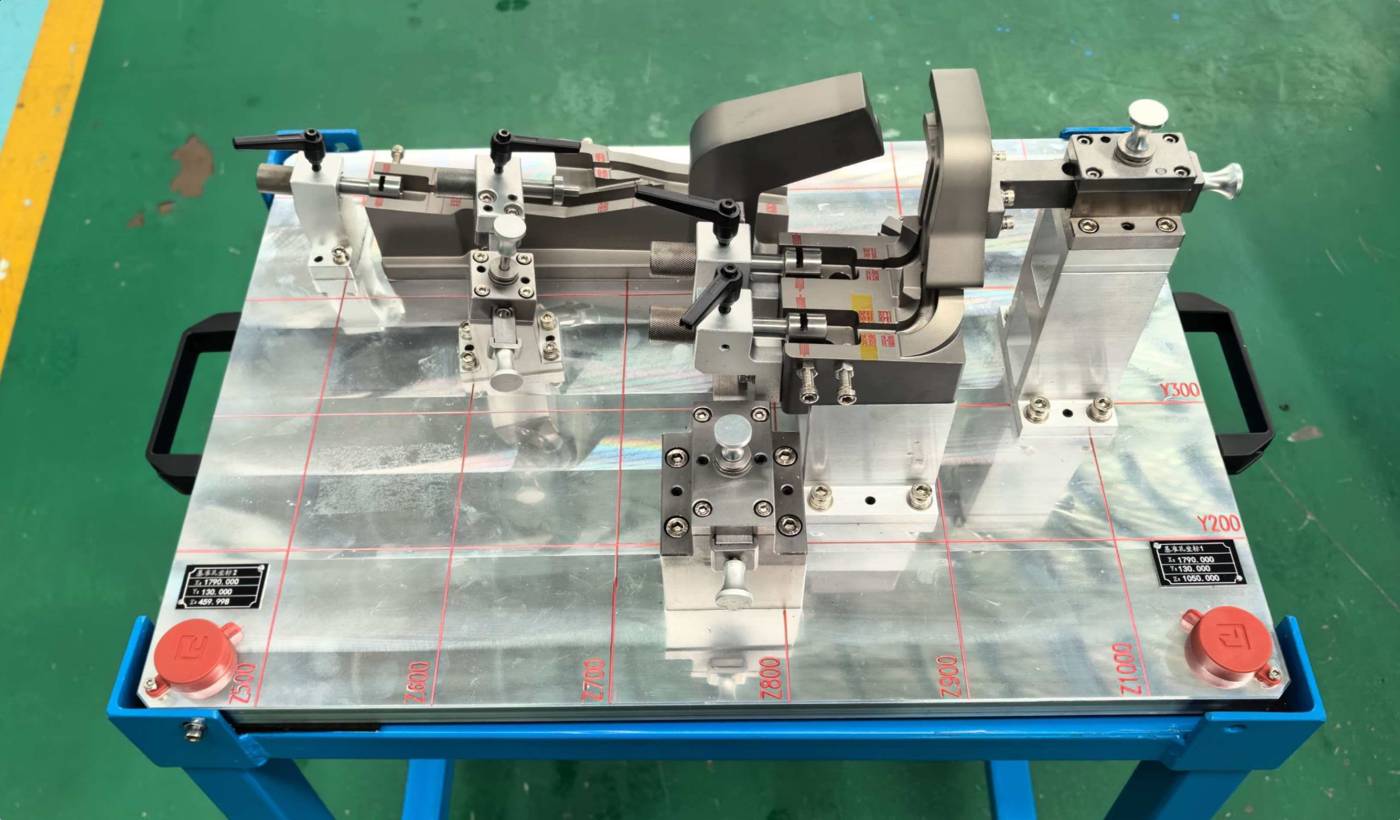

Seřízení
Na základě výsledků měření jsme identifikovali místa vyžadující úpravu a pomohli s jejich přenastavením a seřízením.
Závěrečné ověření
Po seřízení následovalo opakované měření pro potvrzení požadované geometrie.
Výsledek projektu
Přípravky byly připraveny pro výrobu
Kontrolní měření potvrdilo, že přípravky odpovídají požadované geometrii dle CAD dat.
Díky kontrole, která potvrdila, že některé přípravky byly v pořádku, zatímco jiné bylo potřeba seřídit, byl problém vyřešen ještě před zahájením výroby.
Odstranění v této fázi je výrazně jednodušší než následná oprava výrobního procesu nebo řešení problémů s dodavatelem.
geometrie přípravků podle požadovaných CAD dat
Připraveno pro výrobní použitíPřínos pro výrobu
Problém se řešil ještě před výrobou
Ověření geometrie před nasazením přípravků umožnilo odhalit případné odchylky včas a řešit je ještě před zahájením výroby. MIQI tak zajistilo celý řetězec činností od kontroly přes identifikaci odchylek a seřízení až po závěrečné ověření.
Včasná kontrola
Geometrie byla ověřena před zahájením výroby.
Možnost seřízení
Případné odchylky bylo možné řešit ještě před nasazením přípravků.
Jistota před výrobou
Závěrečné měření potvrdilo požadovanou geometrii.
Fotodokumentace projektu
Projekt v obrazech
Fotografie projektu doplníme po finálním výběru obrazové dokumentace.
Potřebujete ověřit přesnost vašich přípravků nebo dílů?
Kontaktujte nás a společně projdeme vaše požadavky, CAD data a možnosti ověření.
